deplier un model sketchup blender avec texture
Touriste
Inscrit:
28/02/2014 23:25
Post(s): 1
Hello

j'ai recuperer sur le net une cathedrale russe, et j'arrive a exporter lobjet dans sketchup puis blender,

je cherche qq qui pratique cette methode , pour realiser des modeles carton imprimé ,

Contribution le : 28/02/2014 23:33
Créer un fichier PDF de la contribution Imprimer


Re: deplier un model sketchup blender avec texture
OverdOzed
Inscrit:
04/03/2007 14:10
Post(s): 4063
Une texture c'est une surface 2D projetée , plaquée sur une surface virtuelle 3D.

Lorsque tu déplies ta surface virtuelle 3D, tu va obtenir une "peau" qui est topologiquement semblable au modèle en 3 D mais qui n'a aucun rapport avec les faces planes d'un modèle en carton.
Et faire des projects from view en essayant de conserver à chaque fois la bonne échelle, pour toutes les faces qu'une cathédrale peut présenter... t'es pas sorti de l'auberge de la cathédrale, tu auras plus vite fait de la dessiner à la main.
Mais peut être que quelqu'un de génial te donneras une solution.
Guppy

Contribution le : 28/02/2014 23:58
_________________
Ils ont des yeux pour voir, mais ils ne voient point.
Créer un fichier PDF de la contribution Imprimer


Re: deplier un model sketchup blender avec texture
OverdOzed
Inscrit:
21/08/2013 19:12
De CH [+]
Post(s): 1558
Salut et bienvenue sur le ,

sans être génial, je me souviens d'avoir vu un WIP à ce sujet sur BlenderArtists, le voici: http://blenderartists.org/forum/showthread.php?186071-Export-Paper-Model-Script-for-2-6-WIP

Je sais pas ce que ça vaut, j'ai pas encore testé.

Bien sûr, il te faut quelques connaissances basiques en anglais et sur l'utilisation d'un add-on dans Blender...


EDIT: j'ai testé, il marche bien - en tout cas sur les meshes simples mais sur les complexes normalement aussi.

Pour l'utiliser, rien de plus simple non plus (le topic ci-dessus l'explique bien aussi):

- télécharger le script depuis l'adresse ci-dessus ou directement via https://raw.github.com/addam/Export-Paper-Model-from-Blender/master/io_export_paper_model.py (si ce lien s'affiche en fichier texte dans ton browser, fais fichier -> enregistrer sous...)

- copier le fichier .py téléchargé à l'étape précédente dans le dossier <fichier d'installation blender>/2.69/scripts/addons/. Tu devrais ainsi te retrouver avec io_export_paper_model.py dans ce dossier.

- ouvrir ton modèle dans Blender, ouvrir les préférences (File -> User Preferences ou CTRL+ALT+U)

- aller dans l'onglet Addons, section Import-Export dans la colonne de gauche.

- dans la liste au centre de la fenêtre des préférences, il devrait y avoir un ligne nommée "Import-Export: Export Paper Model". Active l'addon en cochant la case à droite de la ligne (juste à côté du petit bonhomme).

- tu peux maintenant faire fonctionner le script: sélectionne ton objet, puis va sous File -> Export -> Paper Model (.svg). Clique.

- une fenêtre va s'ouvrir dans Blender. Choisis le dossier de destination que tu veux, le nom de fichier que tu veux également. Puis clique sur Export Paper Model (en haut à droite) pour valider.

- un fichier en format .svg (image vectorielle) va ainsi être créé, tu pourras l'utiliser comme tu le souhaites. Si jamais tu ne le sais pas, une image vectorielle est une image qui n'est pas à proprement parler composée de pixels, mais plutôt qui est définie à l'aide d'une procédure. Par exemple, une ligne comme celles créées par le script ci-dessus est vraiment définie comme un ligne entre deux points, pas comme des pixels noirs - ce qui donne l'avantage de pouvoir zoomer sans perte de qualité - une ligne est une ligne, il n'y a donc pas de pixellisation. Je te conseille en tout cas de te renseigner sur le .svg si tu connais pas, c'est vraiment pratique - surtout pour une telle utilisation. Pour ouvrir un svg, tu peux par exemple utiliser Photoshop, Inkscape, Gimp, un browser internet, etc. Tu peux même le réimporter dans Blender en tant qu'objet (File -> Import -> Scalar Vector Graphics (.svg), l'add-on est je crois activé par défaut)!

Petit conseil pour finir, le script supporte le dépliage selon Seams, donc tu as la possibilité de séparer par Seams des régions entières pour éviter d'avoir un dépliage trop complexe. Les différentes parties créées seront normalement exportées en plusieurs fichiers contigus, avec le respect des dimensions relatives.

A noter encore que plutôt que de passer par File -> Export, tu as également à disposition un onglet avec plusieurs options intéressantes dans le Tool Shelf (colonne à gauche dans la vue 3d, presse sur T - ta souris se trouvant dans la vue 3d - pour le faire apparaître).

Voilà, c'est un peu dense, j'espère que tu réussiras à me relire...

N'hésite pas en tout cas si tu as des questions.

A+
Matpi

Contribution le : 01/03/2014 09:59
_________________
BAddons, La Collection d'Addons de Matpi: https://github.com/qwenger/BAddons
Développeur Blender quand j'en ai le temps...

Créer un fichier PDF de la contribution Imprimer


Re: deplier un model sketchup blender avec texture
Ze Grand Manitou
Inscrit:
24/07/2003 14:50
De la Région Parisienne
Post(s): 21822
Sinon il existe un logiciel gratuit et dédié à cela :
http://www.tamasoft.co.jp/pepakura-en/

Contribution le : 01/03/2014 11:31
_________________

Mickaël Guédon | Site pro : www.mickaelguedon.com | Fondateur du Blender Clan : www.blenderclan.org
Auteur de Formations Blender chez Elephorm
Créer un fichier PDF de la contribution Imprimer


Re: deplier un model sketchup blender avec texture
OverdOzed
Inscrit:
04/03/2007 14:10
Post(s): 4063
Merci matpi pour cet addon que je ne connaissais pas.

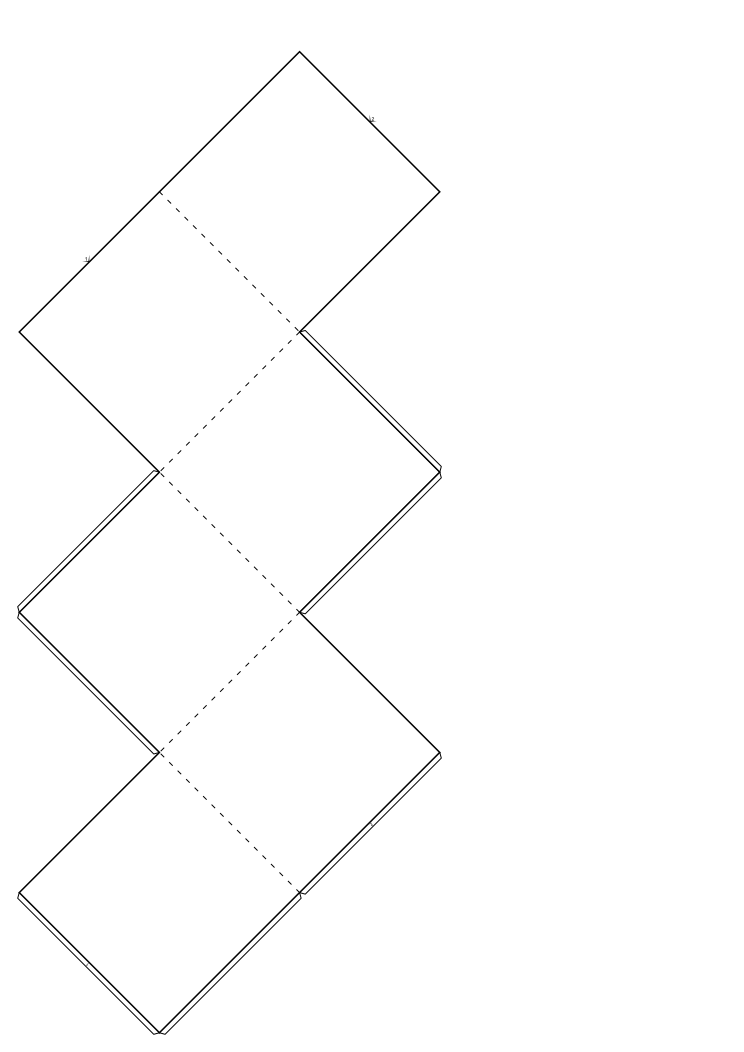

Je viens de tester sur le cube de départ sans même définir de seams, cela donne quand même un dépliage utile, dont tu peux voir ici le résultat que j'ai ouvert directement dans Inkscape, mon petit logiciel préféré.

Même les languettes de collage sont prévues.
Yapuka l'imprimer, le découper et le coller.

Effectivement cela fonctionne bien pour un cube, je me doute que pour une cathédrale ça va être une autre paire de manches.

Guppy

Contribution le : 01/03/2014 13:03
_________________
Ils ont des yeux pour voir, mais ils ne voient point.
Créer un fichier PDF de la contribution Imprimer


Re: deplier un model sketchup blender avec texture
OverdOzed
Inscrit:
21/08/2013 19:12
De CH [+]
Post(s): 1558
Citation :

Guppy88 a écrit:

Effectivement cela fonctionne bien pour un cube, je me doute que pour une cathédrale ça va être une autre paire de manches.


Oui et non... en théorie, il devrait être capable de le faire de lui-même...

Mais c'est clair, un management manuel peut sûrement permettre d'améliorer le réseau.

En passant, lien "officiel" vers le wiki: http://wiki.blender.org/index.php/Extensions:2.6/Py/Scripts/Import-Export/Paper_Model

Ah oui, et pour les languettes c'est probablement juste des références, lors du découpage je conseillerais de prendre plus large... mais c'est au bricoleur de voir.


EDIT: pour les amateurs - comme moi - de remesh en option blocks, le dépliage automatique aime pas beaucoup... j'ai l'impression que les faces carrées dans tous les sens ne sont pas judicieuses. Il y a bien l'option de séparation de parties sur différentes feuilles, mais 500 feuilles pour un mesh de 800 faces, c'est pas terrible...

Contribution le : 01/03/2014 13:22
_________________
BAddons, La Collection d'Addons de Matpi: https://github.com/qwenger/BAddons
Développeur Blender quand j'en ai le temps...

Créer un fichier PDF de la contribution Imprimer


Re: deplier un model sketchup blender avec texture
OverdOzed
Inscrit:
04/03/2007 14:10
Post(s): 4063
Je viens d'essayer sur suzanne, il la déplie sans problème, manuellement je fais plus de découpe que le programme, mais elles sont un peu plus compactée.

Intervenir simplifie un peu la découpe, en ce sens que on a tendance à faire des morceaux plus petits, plus facile à découper (mais plus de collage et plus nombreux) mais le programme s'en sort admirablement bien.

Guppy

Contribution le : 01/03/2014 14:21
_________________
Ils ont des yeux pour voir, mais ils ne voient point.
Créer un fichier PDF de la contribution Imprimer
